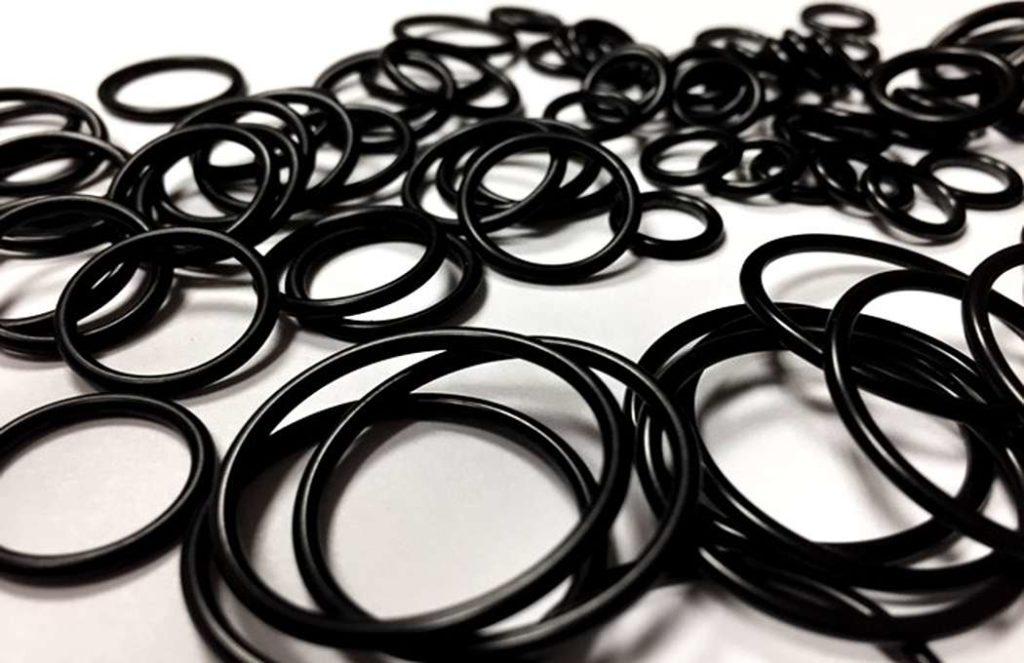

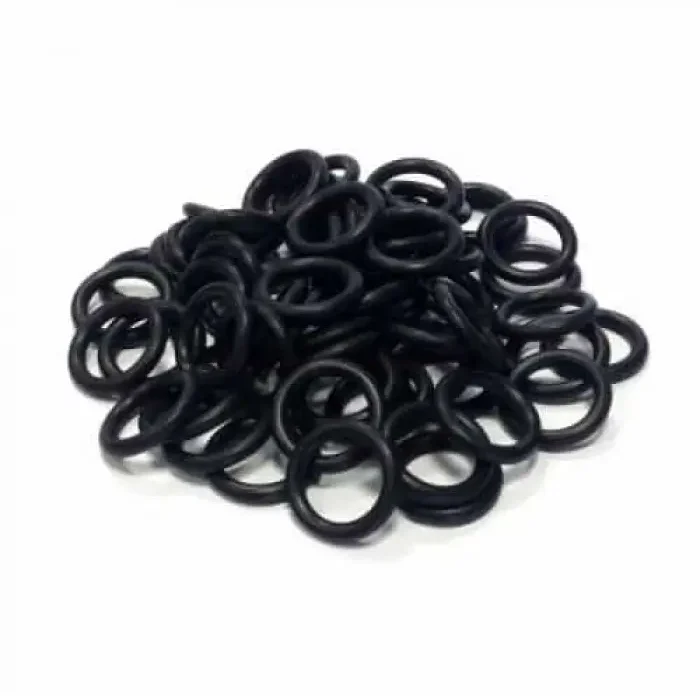

Як правильно підібрати кільце ущільнювача O-Ring за розміром і матеріалом

Уявіть вкрай неприємну ситуацію: потужний гідроциліндр екскаватора чи виробничого преса раптом починає “плакати” маслом просто посеред завантаженої робочої зміни. У чому криється причина такої аварії? Найчастіше винуватицею стає крихітна гумова деталь, яку майстер підібрав на око або просто купив найдешевшу.

Ущільнювальні кільця лише на перший погляд здаються надзвичайно примітивними елементами. Насправді саме вони героїчно тримають колосальний тиск і забезпечують герметичність усієї складної системи. Як не схибити, коли перед тобою сотні варіантів, а ціна помилки — це години простою дорогого обладнання? Процес вибору вимагає розуміння фізики роботи матеріалу та точних цифр.

З чого почати: як правильно визначити розмір O-Ring

Більшість механіків роблять класичну та дуже дорогу помилку. Вони вимірюють старе, вже розтягнуте чи розплющене кільце, і намагаються купити точно таке ж. Це прямий шлях до повторного ремонту вже наступного дня. Будь-яка гума з часом деформується, втрачає свою первісну еластичність і безповоротно “сідає”.

Що ж потрібно міряти насправді? Завжди орієнтуйтеся виключно на посадкове місце — металеву канавку. Вам потрібні два ключові параметри: внутрішній діаметр цієї канавки та ширина перерізу (товщина самого кільця). Для точних вимірів якісний штангенциркуль має стати вашим найкращим другом. Якщо йдеться про великі діаметри поршнів, розумно використовувати спеціальні вимірювальні стрічки.

Коли виникають обґрунтовані сумніви щодо правильності вимірів, краще відразу звернутися до профільних фахівців. Наприклад, чудовим експертним помічником у таких технічних питаннях стане Мир Гідравліки – интернет-магазин wseals.com, де зібрана не лише величезна номенклатура розмірів, а й присутні чіткі стандарти для інженерів. Не забувайте золоте правило механіки: кільце має розтягуватися при встановленні на поршень не більше ніж на п’ять відсотків від свого початкового стану. Якщо натягнути сильніше — структура матеріалу ослабне, і деталь швидко порветься під навантаженням.

Жорсткість та матеріали вирішують все: від NBR до FPM

Припустимо, розмір підійшов ідеально, вузол зібрано, але ущільнення згоріло або розкришилося за тиждень. Значить, матеріал обрано абсолютно неправильно. У природі просто не існує універсальної гуми, яка б одночасно витримувала кипляче масло, агресивну промислову хімію та арктичні морози.

Окрім хімічної стійкості, надзвичайно важливу роль відіграє твердість матеріалу. Зазвичай використовують вироби твердістю 70 або 90 Shore A. Чим вищий тиск у системі, тим твердішою має бути гума, щоб її не видавило в технічний зазор.

Ось як виглядає базовий арсенал сучасного інженера, з якого доводиться обирати:

NBR (нітрильний каучук). Це справжня класика та робоча конячка промисловості. Матеріал чудово тримає мінеральні масла, мастила та воду, стабільно працює при температурах до +100°C. Коштує недорого, але панічно боїться озону, ультрафіолету та тривалого впливу погодних умов.
FPM або Viton (фторкаучук). Це вже справжня важка артилерія. Якщо гідравлічна система постійно гріється до +200°C або працює в умовах контакту з агресивною хімією — беріть його, точно не пошкодуєте. Він дорожчий, але відпрацьовує кожну вкладену копійку.
EPDM (етиленпропіленовий каучук). Бездоганний вибір для гальмівних рідин, гарячої пари, спиртів та лугів. Але є одне критичне “але”: від найменшого контакту зі звичайним мінеральним машинним маслом цей матеріал миттєво розбухне і перетвориться на м’яке желе.
VMQ (силікон). Цей матеріал рятує там, де спостерігаються критичні перепади температур, від лютих морозів до сильного нагрівання. Проте його механічна міцність на розрив доволі низька, тому його категорично не ставлять у рухомі вузли з інтенсивним тертям.

Щоб не розгубитися в цьому розмаїтті хімічних властивостей, завжди ретельно аналізуйте робоче середовище обладнання. До речі, знайти всі ці специфічні O-Ring ущільнювальні кільця під конкретне складне завдання сьогодні можна дуже швидко у спеціалізованих зручних каталогах.

Тонкощі монтажу та зберігання, про які часто забувають

Навіть найдорожче фторкаучукове кільце від відомого бренду гарантовано потече, якщо його встановити криво або пошкодити ще до запуску системи. Що вбиває ущільнення найшвидше?

По-перше, банальне перекручування під час посадки в канавку. Якщо кільце лягло “спіраллю”, воно почне пропускати робочу рідину майже одразу, адже не зможе правильно деформуватися під тиском. Монтаж має бути плавним, неспішним і дуже акуратним.

По-друге, гострі краї металевих деталей. Завжди використовуйте спеціальні монтажні конуси або хоча б тимчасово ізолюйте гостру різьбу. Провести гумою по незнятій металевій фасці — це все одно що розрізати її гострим лезом. Мікроподряпина під тиском у 150-200 бар миттєво перетвориться на наскрізний розрив.

Не забувайте також про ризик екструзію (видавлювання). Якщо в системі періодично виникають гідроудари або тримається високий тиск, навіть ідеально підібране кільце може просто витиснути в зазор між деталями. У таких випадках технологія жорстко вимагає встановлювати захисні кільця з фторопласту (PTFE). Вони працюють як надійний бар’єрний щит, закривають зазор і подовжують життя основного ущільнення в кілька разів.

І наостанок: зберігайте запасні деталі правильно. Кинути їх на сонячне підвіконня або поруч із працюючим потужним електродвигуном (який активно виділяє руйнівний озон) — означає вбити гуму ще до того, як вона потрапить у вузол. Правильний підхід до таких експлуатаційних дрібниць економить тисячі гривень на ремонтах та береже нерви майстрів.
