Збираємо систему безперебійного живлення (інвертор + АКБ): який провід використовувати

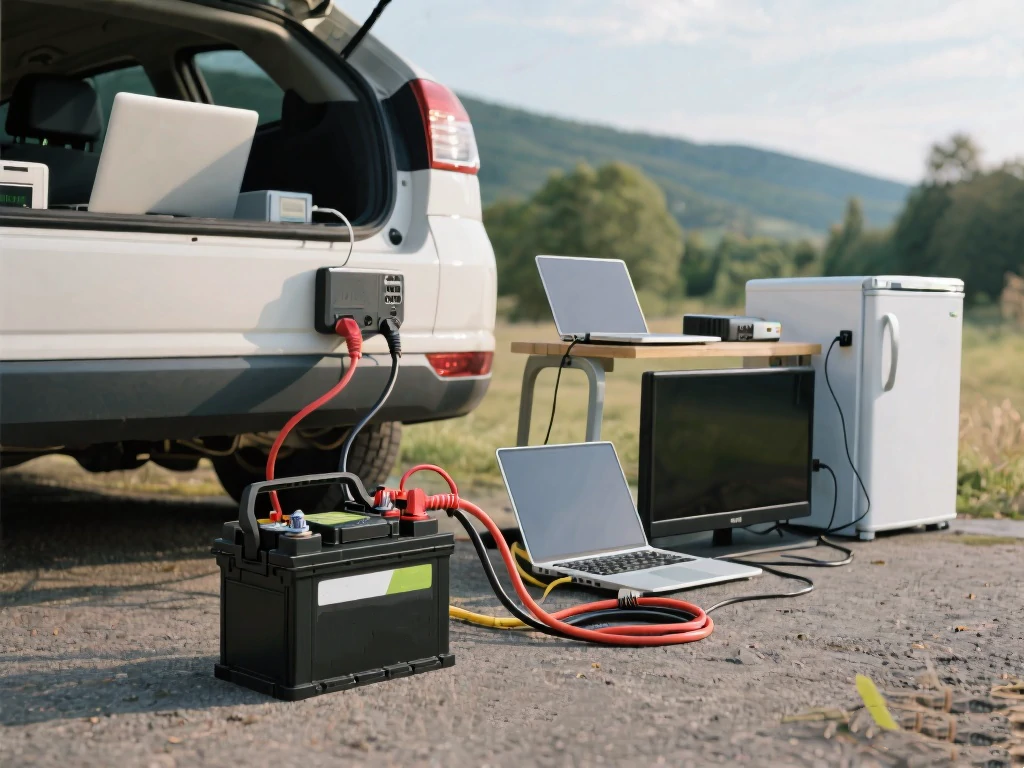

Створення власної системи безперебійного живлення (СБЖ) на базі інвертора та акумуляторів (АКБ) — найпопулярніший спосіб забезпечити автономність оселі. Проте часто користувачі припускаються фатальної помилки: приділяючи увагу потужності інвертора та ємності батарей, вони ігнорують якість і переріз дротів, що їх з’єднують.
У ланцюзі «інвертор — акумулятор» проходить величезний струм, який за порушення технічних норм може призвести до миттєвого плавлення ізоляції та пожежі.
Головне застереження: чому не можна використовувати «звичайні» дроти
Більшість побутових кабелів розраховані на напругу 220V та малі струми. У системі 12V або 24V для отримання тієї ж потужності струм зростає у 10–20 разів. Наприклад, інвертор потужністю 2 кВт при напрузі 12V споживає від АКБ понад 160 Ампер. Для порівняння: звичайна розетка вдома розрахована лише на 16 Ампер.
Критичні ризики при неправильному виборі проводу:
1. Падіння напруги. На тонких проводах втрачається вольтаж. Інвертор «бачить», що напруга на АКБ нібито впала, і вимикається, хоча батарея ще заряджена.
2. Перегрів. Провід перетворюється на розпечену спіраль, що плавить пластикові клеми АКБ та ізоляцію.
3. Пожежа. Коротке замикання в системі з акумулятором неможливо загасити звичайними засобами, доки ланцюг не буде розірвано фізично.
Який кабель використовувати

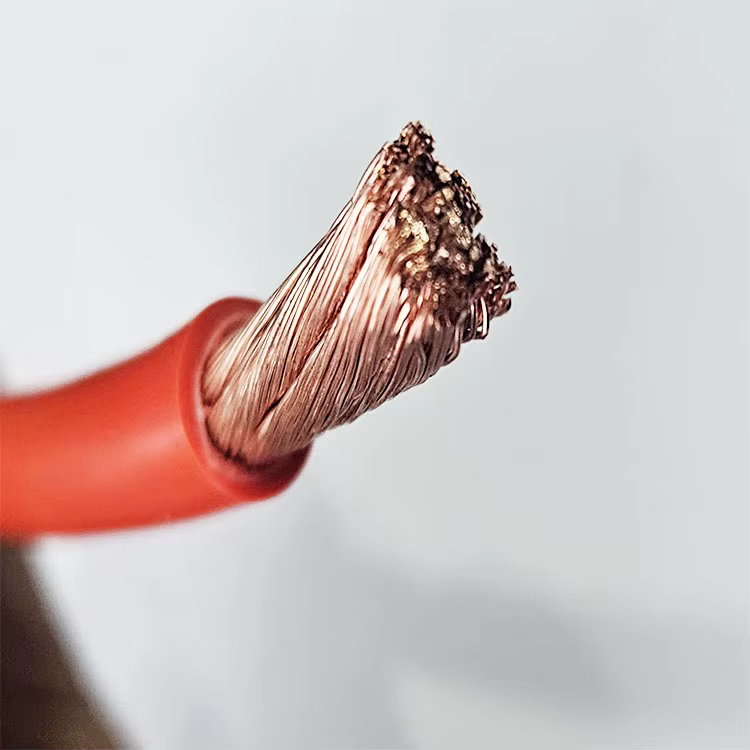

Для з’єднання інвертора з АКБ професіонали використовують виключно м’який багатодротовий мідний кабель з високим класом гнучкості. Оптимальним вибором є:
- ПВ-3 (або його сучасний аналог ПВ-4) — силовий провід з високою гнучкістю.
- КГ (кабель гнучий) — кабель у гумовій ізоляції, який ідеально підходить для частих підключень та великих струмів.
Важливо. Категорично заборонено використовувати монолітні жили (ВВГ) або алюмінієві кабелі. Вони мають високий опір і можуть зламатися в місцях кріплення через вібрації або маніпуляції з батареями.
Розрахунок перерізу: безпечний мінімум
Переріз кабелю залежить від потужності інвертора та напруги системи. Чим нижча напруга батареї (12V замість 24V або 48V), тим товщим має бути провід.
Рекомендований переріз для мідного кабелю при довжині до 1.5 метра:
- Інвертор 1 кВт (12V): струм ~90А — мінімальний переріз 25 мм².
- Інвертор 2 кВт (12V): струм ~170А — мінімальний переріз 35–50 мм².
- Інвертор 3 кВт (24V): струм ~130А — мінімальний переріз 35 мм².
Застереження. Якщо довжина проводу перевищує 2 метри, переріз необхідно збільшувати на один ступінь, щоб уникнути втрат енергії.
Культура монтажу: наконечники та контакти
Навіть найтовстіший кабель буде марним, якщо його неправильно під’єднати.
1. Тільки опресування. Кінці багатодротового кабелю мають бути затиснуті в мідні луджені наконечники за допомогою спеціального преса. Жодних «скруток» або затискання голих дротів гвинтом.
2. Герметичність. Використовуйте термоусадку, щоб закрити місце з’єднання кабелю з наконечником. Це запобігає окисленню міді.
3. Захист. У ланцюзі між акумулятором та інвертором обов’язково має стояти запобіжник (типу ANL або спеціальний автомат постійного струму), розрахований на максимальний струм інвертора.
Де придбати надійне обладнання
Якість міді та товщина ізоляції — це те, на чому не можна економити при збірці системи безперебійного живлення. Компанія Сфералайн забезпечує майстрів та власників домівок сертифікованим силовим кабелем, що відповідає реальним показникам перерізу.
У Сфералайн пропонують комплексна рішення для СБЖ:
- Силові кабелі марок ПВ-3 та КГ потрібного перерізу.
- Надійні мідні наконечники та гільзи.
- Професійні консультації щодо підбору компонентів для захисту мереж постійного струму.
Фахівці Сфералайн наголошують: система автономного живлення має бути не лише функціональною, а й безпечною. Купуючи продукцію у перевіреного постачальника, ви захищаєте своє обладнання та оселю від ризиків, пов’язаних із використанням неякісних матеріалів.
