Модули грозозащиты: надежная защита оборудования от перенапряжений

Системы автоматизации, телекоммуникации, видеонаблюдения и энергоснабжения все чаще работают в условиях, где существует риск воздействия импульсных перенапряжений — в первую очередь вызванных атмосферными явлениями. Грозовые разряды, даже на значительном расстоянии от объекта, могут вызвать резкий скачок напряжения, способный вывести из строя дорогостоящее оборудование. В этих условиях модули грозозащиты становятся необходимым элементом любой ответственной системы.

Модули грозозащиты — это специализированные устройства, предназначенные для защиты электронного и электротехнического оборудования от коротких, но мощных импульсов перенапряжения, вызванных ударами молнии или коммутационными процессами в электросетях. Их задача — быстро отвести избыточную энергию в землю и тем самым предотвратить повреждение оборудования, кабельных линий и систем управления.

Эти модули устанавливаются на входе или в распределительных шкафах систем питания, слаботочных линий, сетей передачи данных, антенн и т.д. В Украине, где грозовая активность сезонна, но высока в весенне-летний период, модули грозозащиты приобретают особое значение для промышленных объектов, агропредприятий, телекоммуникационных станций и жилой инфраструктуры.

Как работают модули грозозащиты

Принцип действия модуля грозозащиты основан на быстром перенаправлении избыточной энергии, возникающей в результате скачка напряжения, в безопасное направление — чаще всего на контур заземления. Это достигается за счет использования:

• Варисторов — компонентов, сопротивление которых резко падает при превышении определенного напряжения.
• Газоразрядников — устройств, способных «перехватывать» высоковольтные импульсы и разряжать их.
• Супрессорных диодов — быстродействующих компонентов для защиты от высокочастотных помех.
• Фильтрующих элементов — индуктивностей и конденсаторов, сглаживающих остаточные выбросы.

Модуль активируется за доли микросекунды, предотвращая передачу разрушительного напряжения к защищаемому оборудованию. После отвода импульса устройство возвращается в нормальное состояние и продолжает работу.

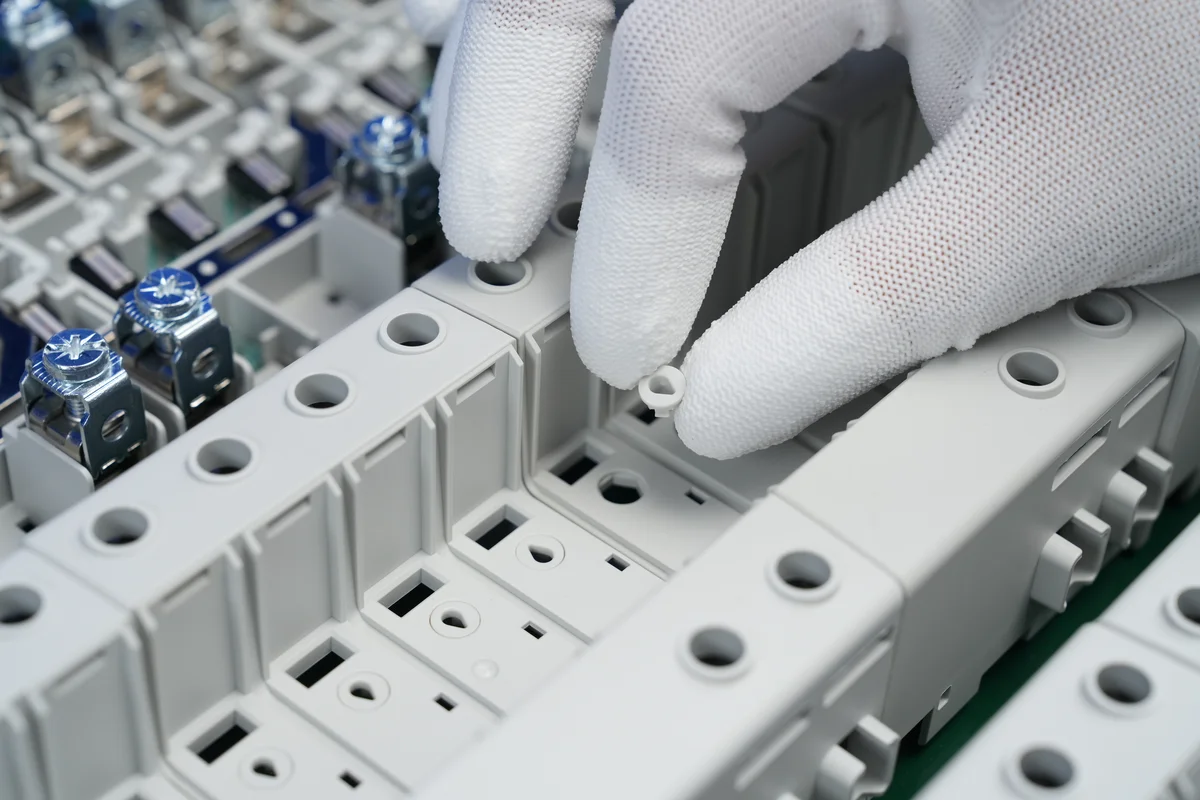

Модули грозозащиты выпускаются в виде компактных устройств для установки на DIN-рейку, в розеточные блоки, коммутационные панели или встраиваемые элементы в розетки, патч-панели, щиты.

Где применяются модули грозозащиты

Сфера применения модулей чрезвычайно широка — они используются везде, где важно сохранить работоспособность оборудования при нестабильных условиях питания или наличии внешних воздействий. Вот ключевые области применения:

• Промышленная автоматизация — защита ПЛК, модулей ввода/вывода, приводов.
• Энергетика — защита линий связи, САУ, АСКУЭ, инверторов, датчиков.
• Связь и телеком — защита базовых станций, передатчиков, антенн, серверного оборудования.
• Видеонаблюдение и безопасность — защита камер, видеорегистраторов, линий передачи данных.
• Жилые и коммерческие здания — защита сетей питания, компьютерной и мультимедийной техники.
• Агропромышленный комплекс — защита контроллеров микроклимата, насосов, систем орошения.
• Транспорт и инфраструктура — защита систем светофоров, контроля доступа, СКУД.

В условиях Украины, где энергосети не всегда соответствуют современным стандартам, модули грозозащиты особенно актуальны для сельской местности и удаленных промышленных объектов.

Виды модулей грозозащиты и их особенности

1. По типу защищаемой линии:

• Для сетей 220/380 В — установка в силовые щиты, защита от грозовых и коммутационных импульсов.
• Для Ethernet-сетей — защита витой пары (Cat 5e/6), особенно актуальна для IP-камер и точек доступа.
• Для линий связи (RS-485, RS-232) — защита интерфейсов автоматизации.
• Для аналоговых и цифровых сигналов — например, 4–20 мА, 0–10 В.
• Для коаксиальных линий — антенны, телевидение, радиосвязь.

2. По количеству каналов:

• Одноканальные — для индивидуальной защиты оборудования.
• Многоканальные — для централизованной защиты нескольких линий.

3. По уровню защиты:

• Класс I (B) — грубая защита от прямых ударов молнии.
• Класс II (C) — защита от перенапряжений в распределительной сети.
• Класс III (D) — тонкая защита оборудования вблизи источника питания.

4. По конструкции:

• Встраиваемые на DIN-рейку.
• Модульные (сменные кассеты).
• Компактные адаптеры и патч-блоки.

При выборе модуля важно учитывать особенности оборудования, которое необходимо защитить, а также характеристики сети и условия эксплуатации.

Как выбрать модуль грозозащиты: практические рекомендации

Перед тем как купить модуль грозозащиты, важно определить:

1. Тип защищаемой линии — питание, сигнал, данные или комбинированный вариант.
2. Рабочее напряжение и ток — модуль должен соответствовать электрическим характеристикам системы.
3. Тип соединения — винтовые клеммы, зажимы, разъемы RJ45, BNC и пр.
4. Наличие заземления — критично для правильной работы грозозащиты.
5. Сертификация и стандарты — соответствие требованиям IEC 61643, ГОСТ, ДСТУ, ATEX (при необходимости).
6. Климатические условия — температурный диапазон, IP-защита, устойчивость к УФ и агрессивной среде.

Также рекомендуется выбирать устройства от проверенных производителей, которые предоставляют паспорт изделия и техническую поддержку.

Преимущества использования модулей грозозащиты

Внедрение модулей грозозащиты дает множество преимуществ:

• Защита дорогостоящего оборудования от поломок и выхода из строя.
• Снижение затрат на ремонты и простой системы.
• Повышение надежности и устойчивости к внешним воздействиям.
• Соответствие требованиям нормативных документов.
• Простота установки и обслуживания.
• Долгий срок службы — от 5 до 10 лет при корректной эксплуатации.

На практике применение грозозащиты снижает аварийность на 70–90%, особенно на объектах с уязвимой инфраструктурой.

Модули грозозащиты — это важнейший элемент современной инженерной и телекоммуникационной инфраструктуры. Они обеспечивают надежную защиту оборудования от мощных скачков напряжения, вызванных грозами и коммутационными процессами, предотвращая поломки и обеспечивая бесперебойную работу системы.

На территории Украины, где грозовая активность варьируется по регионам, а стабильность электросетей оставляет желать лучшего, использование модулей грозозащиты становится не рекомендацией, а необходимостью.

Выбирая качественные модули грозозащиты, вы инвестируете в безопасность, стабильность и долгосрочную работу своей системы. Это решение, которое окупается уже при первом перенапряжении.
