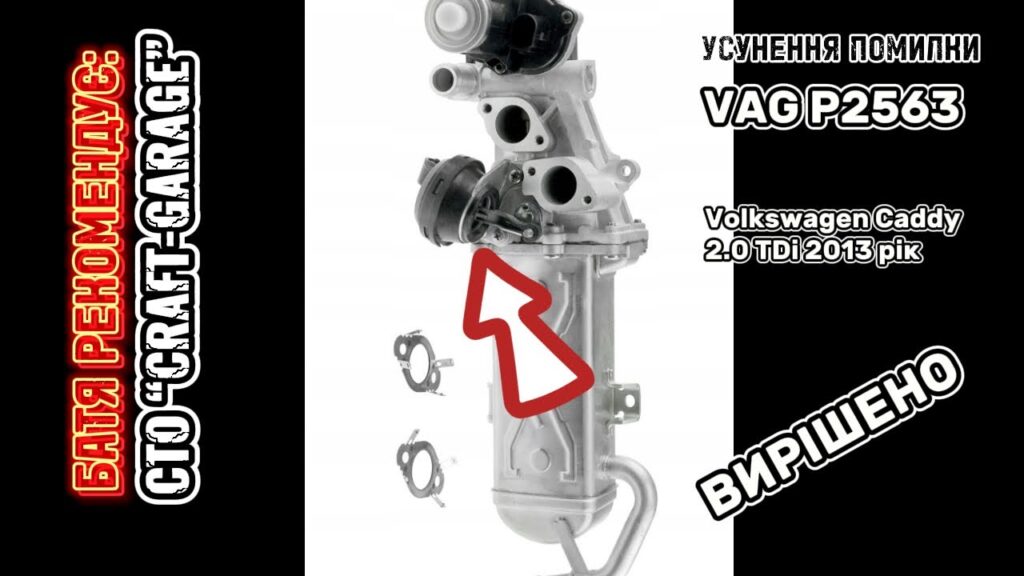

Помилка P2563 — несправність приводу керування турбіною

[ad_1]

Код несправності P2563 фіксується блоком керування двигуном (ECM) при відхиленні фактичного положення приводу керування турбіною від заданого параметра. Помилка P2563 привід керування турбіною безпосередньо пов’язана з геометрією турбокомпресора зі змінною геометрією (VGT) і найчастіше зустрічається на дизельних автомобілях з пробігом понад 100 000 км. Ігнорування цього коду призводить до втрати потужності, підвищеного димлення та виходу турбіни з ладу.

Що означає код P2563 у системі приводу турбіни

ECM постійно порівнює реальне положення важеля VGT-турбіни з розрахунковим значенням. Якщо різниця перевищує допустимий поріг — зазвичай 10–15% від діапазону ходу — контролер записує DTC P2563 і переводить двигун у аварійний режим. Привід керування турбіною у цьому контексті — це електропневматичний або електромеханічний актуатор, який переміщує кільце соплового апарата, змінюючи прохідний перетин і тиск наддуву.

Відмінність P2563 від суміжних кодів P2562 та P2564 полягає у напрямку відхилення: P2562 — позиція нижче мінімуму, P2564 — вище максимуму, P2563 — загальна помилка діапазону або зависання приводу.

Основні причини появи P2563 на приводі керування турбіною

Найпоширеніша причина — закоксування лопаток VGT і важеля актуатора. Нагар з відпрацьованих газів фіксує рухомі елементи, актуатор не може виконати повний хід, і ECM реєструє P2563. Це характерно для двигунів, де тривалий час використовувалось неякісне масло або автомобіль експлуатувався виключно у міському циклі.

Друга за частотою причина — відмова самого електропневматичного клапана (waste gate solenoid або VGT solenoid). Клапан керує вакуумом чи тиском, що подається на мембрану актуатора. При його зносі або засміченні привід отримує некоректний сигнал тиску і не виходить у задане положення.

Третя причина — механічне зношення або пошкодження тяги між актуатором і кільцем соплового апарата. Люфт понад 1–2 мм у з’єднанні призводить до нестабільного зворотного зв’язку по датчику положення.

Четверта причина — несправність датчика положення приводу турбіни. Датчик вбудований у корпус актуатора і передає потенціометричний або цифровий сигнал до ECM. Окислення контактів або пошкодження доріжки потенціометра генерує хаотичні значення, які ECM інтерпретує як P2563.

П’ята причина — проблеми у вакуумній магістралі: тріщини шлангів, відмова вакуумного насоса, засмічення фільтра. На автомобілях старше 8–10 років вакуумні трубки дубіють і тріскаються, через що актуатор отримує недостатній вакуум для повного ходу мембрани.

Таблиця: причини P2563 та ймовірність за типом двигуна

Як діагностувати несправність приводу VGT при коді P2563

Перший крок — зчитування живих даних через OBD-II сканер з підтримкою розширених PID. Потрібно відстежити параметр «Turbo Vane Position» або «VGT Actuator Position» у відсотках. На холодному двигуні при старті значення має плавно змінюватись від 0 до 100% і назад протягом 2–3 секунд (самотестування). Якщо позиція зависає або стрибає хаотично — причина у датчику або механіці.

Другий крок — перевірка соленоїда VGT. Мультиметром вимірюється опір обмотки: стандарт зазвичай 10–20 Ом залежно від виробника. Відхилення більше 20% від норми або обрив — соленоїд підлягає заміні.

Третій крок — ручне переміщення важеля актуатора. При від’єднаній тязі важіль повинен рухатись плавно без заїдань у всьому діапазоні. Якщо є опір — турбіна потребує очищення або ремонту геометрії.

Четвертий крок — перевірка вакуумної магістралі. Приєднати вакуумний насос безпосередньо до актуатора і створити розрідження 0,5–0,7 бар. Шток повинен переміщатись на повний хід і утримувати позицію не менше 30 секунд без втрати вакууму.

Способи усунення помилки P2563 приводу керування турбіною

• Очищення геометрії VGT — демонтаж турбіни, видалення нагару з лопаток і кільця соплового апарата механічним або хімічним способом. Використовують спеціальні розчинники на основі ацетону або WD-40 Pro із витримкою 12–24 години. Після очищення перевіряється вільний хід кожної лопатки.
• Заміна VGT-соленоїда — відносно бюджетна операція, деталь коштує 800–2500 грн залежно від марки. Після заміни обов’язкове скидання та адаптація актуатора через дилерський або сумісний сканер.
• Заміна або ремонт актуатора — при відмові датчика положення або пошкодженні мембрани. Електронні актуатори (Garrett, Mitsubishi) підлягають перепрограмуванню після встановлення.
• Заміна вакуумних шлангів — всі шланги вакуумної магістралі замінюють комплектом, оскільки якщо один потріскався, решта в аналогічному стані.
• Адаптація приводу турбіни — після будь-якого ремонту VGT-системи обов’язково виконується процедура калібрування актуатора через сканер. Без адаптації ECM продовжує фіксувати P2563 навіть після усунення механічної причини.

Скільки коштує ремонт при помилці P2563 на приводі турбіни

Очищення геометрії VGT без зняття турбіни з автомобіля — 1500–3000 грн. Зі зняттям і повним розбиранням — 4000–8000 грн. Заміна соленоїда — 500–1200 грн робота плюс вартість деталі. Заміна актуатора у зборі — 3000–7000 грн. Капітальний ремонт або заміна турбіни, якщо закоксування призвело до пошкодження підшипників, — від 15 000 грн.

Чи можна їздити з активним кодом P2563 приводу турбіни

Короткочасна експлуатація у режимі limp mode можлива, але кожен кілометр у такому режимі збільшує ризик повного заклинювання лопаток VGT. При заклиненні у закритому положенні двигун не набирає оберти. При заклиненні у відкритому — тиск наддуву неконтрольований, що загрожує пошкодженням двигуна. Затягування діагностики на понад 300–500 км після появи P2563 статистично збільшує підсумкові витрати на ремонт у 3–4 рази.

Часті питання про помилку P2563

На яких марках найчастіше з’являється P2563? Ford Transit, Volkswagen Crafter, BMW 3/5 серії на дизелях M57/N47, Opel Astra/Insignia 2.0 CDTI, Renault Trafic 2.0 dCi, Land Rover Freelander 2 TD4.

Чи скидається P2563 після очищення без сканера? Механічна проблема усувається, але код залишається у пам’яті ECM. Потрібне апаратне скидання через OBD-адаптер або від’єднання акумулятора на 15 хвилин — другий варіант спрацьовує не на всіх ECM.

Чи допомагає раскоксовка мотора при P2563? Присадки у паливо або масло не дістають до лопаток VGT у достатній концентрації. Хімічне очищення через впускний колектор (Wynn’s або аналог) дає часткове полегшення, але не замінює механічного очищення геометрії.

P2563 та чорний дим — чи пов’язано? Так. При зависанні VGT у закритому положенні паливо не догорає через нестачу повітря. Чорний дим при навантаженні разом із P2563 — класична клініка закоксованої геометрії турбіни.
